Uchwyt wiertarski dobierasz do mocowania na wrzecionie wiertarki. Może to być gwint 1/2″x20 UNF albo 3/8″x24 UNF, gwint 9/16″x18 w Milwaukee M18 FPD i FDD, stożek B12 albo B16 albo sześciokąt 1/4″. Druga liczba to zakres mocowania, czyli najcieńszy i najgrubszy chwyt, jaki złapią szczęki, na przykład 1,5-13 mm.
Kategoria w sklepieAdaptery i trzpienieWszystkie modele z cenami i dostępnością na jednej stronie.Zobacz produkty →Tabela: mocowanie na wrzecionie i pasujący uchwyt wiertarski
W tabeli są tylko uchwyty, które mamy w ofercie. Gwint i zakres przepisaliśmy z kart produktów.
| Mocowanie na wrzecionie | Uchwyt | Zakres mocowania | Zaciskanie |
|---|---|---|---|
| 1/2″x20 UNF | Milwaukee bezkluczowy | 1,5-13 mm | ręką |
| 1/2″x20 UNF | Milwaukee FIXTEC | 1,0-10 mm | ręką |
| 1/2″x20 UNF | szybkozaciskowy, obudowa metalowa | 2-13 mm | ręką |
| 1/2″x20 UNF | szybkozaciskowy, obudowa z kompozytu | 2-13 mm | ręką |
| 1/2″x20 UNF | zębaty z kluczykiem | 1,5-13 mm | kluczykiem |
| 1/2″x20 UNF | zębaty z kluczykiem | 3,0-16 mm | kluczykiem |
| 3/8″x24 UNF | szybkozaciskowy | 0,8-10 mm | ręką |
| 3/8″x24 UNF | szybkozaciskowy | 2-13 mm | ręką |
| 3/8″x24 | Milwaukee zębaty | 1,0-10 mm | kluczykiem |
| 9/16″x18 (Milwaukee M18 FPD i FDD) | Milwaukee samozaciskowy | 1,5-13 mm | ręką |
| sześciokąt 1/4″ | Milwaukee zębaty | 0,5-6,5 mm | kluczykiem |
| stożek B12 | zębaty z kluczykiem | 1,0-10 mm | kluczykiem |
| stożek B16 | zębaty z kluczykiem | 1,5-16 mm | kluczykiem |
| SDS-Plus (młotowiertarka) | szybkozaciskowy z adapterem SDS+ | 2-13 mm | ręką |
Liczba po znaku x oznacza liczbę zwojów na cal. Uchwyt 1/2″x20 nie nakręci się na wrzeciono 3/8″x24 ani na gwint 9/16″x18, więc przy zamówieniu sprawdź obie liczby. Uchwyty Milwaukee FIXTEC producent opisuje jako uchwyty do maszyn z blokadą wrzeciona.

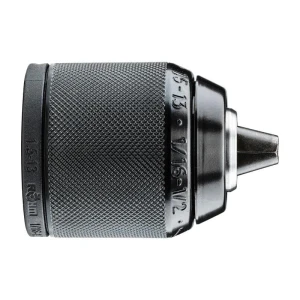

Gwint 9/16″x18Uchwyt wiertarski samozaciskowy Milwaukee 9/16"x18, 1,5-13 mm, do M18 FPD/FDDUchwyt bez kluczyka na gwint 9/16″x18 do Milwaukee M18 FPD i FDD, zaciska chwyty od 1,5 do 13 mm.Sprawdź w sklepie Jak sprawdzić gwint wrzeciona w Twojej wiertarce
- Zajrzyj do instrukcji albo danych technicznych wiertarki, bo tam zwykle jest podany gwint uchwytu.
- Obejrzyj korpus starego uchwytu. Jeśli jest na nim wybite oznaczenie gwintu, na przykład 1/2-20 UNF, nie musisz niczego mierzyć.
- Zdejmij uchwyt (sposób opisujemy niżej) i zmierz suwmiarką średnicę gwintu na wrzecionie. 1/2 cala to 12,7 mm, 3/8 cala to 9,5 mm, 9/16 cala to 14,3 mm. Na gwincie zewnętrznym suwmiarka pokaże zwykle trochę mniej niż wymiar nominalny.
- Zwoje policz gwintomierzem calowym albo zmierz suwmiarką odcinek dziesięciu zwojów. Przy 20 zwojach na cal wyjdzie 12,7 mm, przy 24 zwojach około 10,6 mm.
- Niektóre wiertarki, głównie stojakowe, mają zamiast gwintu stożek. Oznaczenie B12 albo B16 podaje ich instrukcja.
Jak zdjąć stary uchwyt z wiertarki
Uchwyt trzyma się na wrzecionie gwintem. W wielu wiertarkach i wkrętarkach od środka blokuje go jeszcze wkręt schowany między szczękami, zwykle z gwintem lewym. Rodzaj gniazda w łbie wkrętu (na przykład Torx albo krzyżak) zależy od modelu, więc przed pracą sprawdź instrukcję swojej wiertarki. Zanim zaczniesz, wyjmij akumulator albo wyciągnij wtyczkę z gniazdka.
- Rozkręć szczęki do końca i sprawdź, czy w środku jest wkręt.
- Wkręt z gwintem lewym odkręcasz zgodnie z ruchem wskazówek zegara. Jeśli trzyma go klej do gwintów, pomaga podgrzanie łba.
- Zaciśnij w szczękach klucz imbusowy i odkręć cały uchwyt przeciwnie do ruchu wskazówek zegara. Wiertarkę przytrzymaj w imadle z miękkimi szczękami.
- Nowy uchwyt nakręć ręką do oporu i wkręć z powrotem wkręt blokujący, jeśli był.
Uchwyt na stożek B12 albo B16 nie ma gwintu. Nasadza się go na trzpień albo wrzeciono z takim samym stożkiem. W handlu to oznaczenie ma często dopisek DIN 238.
Uchwyt samozaciskowy czy z kluczykiem
Uchwyt samozaciskowy, szybkozaciskowy i bezkluczowy to w praktyce ten sam typ: szczęki zaciskasz, obracając tuleję ręką. Na kartach Richmann jeden produkt ma obie nazwy, szybkozaciskowy w tytule i samozaciskowy w danych technicznych. Według kart taki uchwyt służy głównie do wiertarek ręcznych, pracuje przy obrotach w prawo i w lewo i nie wymaga kluczyka. Wersje 1/2″ 2-13 mm różnią się obudową: jedna jest metalowa, druga z kompozytu.
Uchwyt zębaty zaciskasz kluczykiem. Karta uchwytu 1/2″ 1,5-13 mm (Richmann C9201) podaje wiertarki ręczne i stojakowe, korpus w całości ze stali i kluczyk w zestawie. Według opisu na tej karcie kluczyk pozwala stabilnie zamocować narzędzie w szczękach.

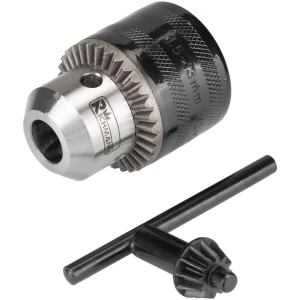

Z kluczykiem 1/2″Uchwyt wiertarski zębaty z kluczykiem, 1/2", 1,5-13 mmStalowy uchwyt zębaty na gwint 1/2″x20 UNF z kluczykiem w zestawie, zakres 1,5-13 mm, do wiertarek ręcznych i stojakowych.Sprawdź w sklepie Kluczyk do uchwytu Milwaukee kupisz też osobno, na przykład kluczyk typ B. Typ kluczyka musi pasować do uchwytu, więc oznaczenie sprawdź w instrukcji wiertarki.
Uchwyt wiertarski do młotowiertarki SDS-Plus
Młotowiertarka SDS-Plus nie ma gwintu na wrzecionie. Wiertło z okrągłym chwytem zamocujesz w niej przez adapter, który z jednej strony ma chwyt SDS+, a z drugiej gwint 1/2″ pod uchwyt. Mamy osobno adapter SDS+ na uchwyt 1/2″ o długości 70 mm i komplet z uchwytem szybkozaciskowym.
Karty obu produktów nie mówią, czy adapter jest przeznaczony do pracy z udarem. Wiercąc w metalu albo w drewnie, przełącz młotowiertarkę na samo wiercenie. Różnice między mocowaniami młotowiertarek opisuje poradnik jak wybrać młotowiertarkę.

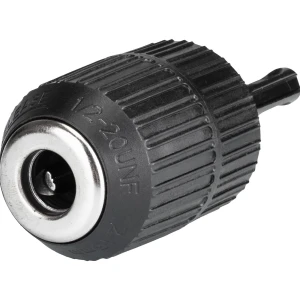

Do młotowiertarkiUchwyt wiertarski szybkozaciskowy z adapterem SDS+, 1/2", 2-13 mmUchwyt szybkozaciskowy 1/2″ z adapterem SDS+ w komplecie, zakres 2-13 mm, do wiercenia wiertłami z okrągłym chwytem w młotowiertarce SDS+.Sprawdź w sklepie Zakres mocowania: 10, 13 czy 16 mm
Zakres podaje najcieńszy i najgrubszy chwyt, jaki uchwyt utrzyma. Uchwyt 3,0-16 mm złapie wiertło z chwytem 16 mm, ale wiertła 2 mm już nie. Do drobnych wierteł wybierasz uchwyt z dolną granicą 0,5-1,0 mm, na przykład 3/8″ 0,8-10 mm.
Uchwyt Milwaukee na sześciokąt 1/4″ (0,5-6,5 mm) ma chwyt taki jak bit, więc wkładasz go tam, gdzie bit. O tym, jaki uchwyt ma sama wkrętarka, piszemy w poradniku o wiertarko-wkrętarkach.
Co dalej
Wszystkie uchwyty z tabeli, adaptery SDS+ i kluczyki są w kategorii uchwyty wiertarskie i adaptery. Jeśli nie znasz gwintu wrzeciona, napisz nam model wiertarki, a sprawdzimy, który uchwyt pasuje.
Uchwyty na gwint 1/2″ i 3/8″

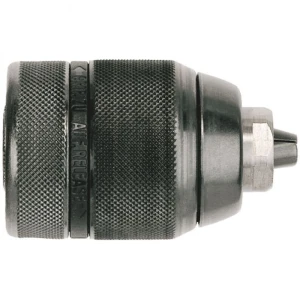

Uchwyt wiertarski bezkluczowy Milwaukee 1/2"x20, 1,5-13 mmUchwyt Milwaukee bez kluczyka na gwint 1/2″x20, zakres 1,5-13 mm.Sprawdź w sklepie

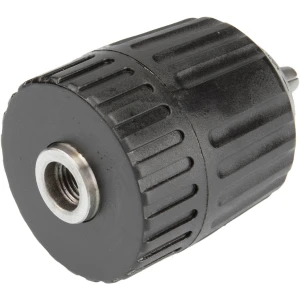

Uchwyt wiertarski szybkozaciskowy, 3/8", 0,8-10 mmUchwyt szybkozaciskowy na gwint 3/8″x24 UNF w kompozytowej obudowie, 145 g, łapie wiertła od 0,8 do 10 mm.Sprawdź w sklepie

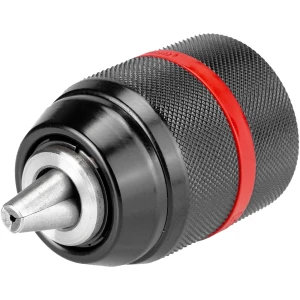

Uchwyt wiertarski szybkozaciskowy, metalowy, 1/2", 2-13 mmUchwyt szybkozaciskowy 1/2″x20 UNF w metalowej obudowie, zakres 2-13 mm.Sprawdź w sklepieNajczęściej zadawane pytania
Czym różni się uchwyt szybkozaciskowy od uchwytu z kluczykiem?
Uchwyt szybkozaciskowy zaciskasz ręką, obracając tuleję, i wymieniasz wiertło bez narzędzi. Uchwyt zębaty zaciskasz kluczykiem. Oba typy mamy na gwint 1/2″x20 UNF w zakresie od 1,5 do 13 mm.
Jaki uchwyt samozaciskowy do wkrętarki?
Taki, który pasuje do gwintu wrzeciona wkrętarki. Na gwint 3/8″x24 UNF pasuje uchwyt 0,8-10 mm albo 2-13 mm, na gwint 1/2″x20 uchwyt Milwaukee FIXTEC 1,0-10 mm albo bezkluczowy 1,5-13 mm, a do Milwaukee M18 FPD i FDD uchwyt 9/16″x18.
Co oznacza uchwyt wiertarski 1/2?
1/2 to rozmiar gwintu, którym uchwyt nakręca się na wrzeciono: pół cala, czyli 12,7 mm. Pełne oznaczenie 1/2″x20 UNF mówi, że gwint ma 20 zwojów na cal. Największe wiertło, jakie zamocujesz, wynika z zakresu uchwytu, na przykład 13 mm.
Czy uchwyt wiertarski szybkomocujący to to samo co samozaciskowy?
Tak. Szybkomocujący, szybkozaciskowy, samozaciskowy i bezkluczowy to nazwy uchwytu zaciskanego ręką, bez kluczyka. Na kartach Richmann ten sam produkt ma nazwę szybkozaciskowy w tytule i samozaciskowy w danych technicznych.
Jak dobrać uchwyty wiertarskie do wiertarki?
Potrzebujesz dwóch informacji: mocowania na wrzecionie (gwint 1/2″x20, 3/8″x24, 9/16″x18, stożek B12 albo B16) i zakresu mocowania, czyli średnic chwytów wierteł, których używasz. Gwint znajdziesz w instrukcji wiertarki albo zmierzysz suwmiarką po zdjęciu starego uchwytu.
