Przedłużacz bębnowy na budowę dobiera się po dwóch liczbach: długości przewodu i przekroju żyły. Do oświetlenia, ładowarek i lżejszych narzędzi wystarczy 3x1,5 mm², mocniejszy sprzęt i długie trasy wymagają 3x2,5 mm². Na zewnątrz obowiązuje stopień ochrony IP44. Bęben rozwijaj do końca, bo dla zwiniętego przewodu producent dopuszcza znacznie mniejszą moc.
To ostatnie zdanie jest najczęściej pomijane. Na etykiecie bębna są dwie moce, nie jedna, a w naszych modelach stalowych różnica jest prawie trzykrotna. Kto o tym nie wie, przychodzi potem z bębnem, w którym przewód stwardniał i zmienił kolor. Pytania znamy na pamięć: jaka długość, jaki przekrój, co znaczy IP44 i po co w środku bezpiecznik.
Dlaczego zwinięty bęben się grzeje i skąd dwie moce na etykiecie
Żyła miedziana pod prądem zawsze się nagrzewa, bo ma rezystancję. Przewód rozłożony na ziemi oddaje ciepło do otoczenia, więc temperatura izolacji stoi w miejscu. Nawinięty ciasno na bęben zachowuje się inaczej: zwoje grzeją się wzajemnie, wnętrze nawoju nie ma jak oddać ciepła, temperatura rośnie warstwa po warstwie. Najgorzej ma przewód pod spodem, którego nie widać.
Dlatego producent podaje dwie wartości dopuszczalnej mocy odbiorników. Cztery modele z bębnem stalowym z naszej oferty (20, 25, 40 i 50 m) mają na kartach 1100 W przy przewodzie zwiniętym i 3200 W po rozwinięciu. Karta bębna z tworzywa, 25 m, podaje 1000 W i 2500 W. W praktyce zwinięty bęben to poziom mocy małej szlifierki, rozwinięty poziom dużej.
Reguła wynika z tego wprost: jeśli podłączasz coś powyżej wartości dla bębna zwiniętego, rozwijasz cały przewód, także wtedy gdy potrzebujesz czterech metrów.
Przedłużacz bębnowy 25 m: dlaczego właśnie ten rozmiar
Dwadzieścia pięć metrów to długość, po którą klienci sięgają najczęściej, i powód jest praktyczny. Tyle wystarcza od gniazda w garażu na drugi koniec typowej działki, na wyższą kondygnację po klatce schodowej albo z domu na taras. Krótszy bęben trzeba przenosić za sobą, dłuższy waży więcej i częściej zostaje zwinięty.
Ten sam sprzęt nazywa się na kilka sposobów: przedłużacz na bębnie, przedłużacz na rolce, kabel na bębnie, u części klientów po prostu kaberola. To jedno urządzenie: przewód nawinięty na obrotowy bęben z gniazdami i korbą.
Przedłużacz bębnowy budowlany o długości 25 m mamy w dwóch wersjach, obie 3x1,5 mm² i obie w IP44. Wersja z bębnem stalowym ma przewód gumowy H05RR-F i bezpiecznik 16 A. Wersja z bębnem z tworzywa ma przewód H05VV-F w powłoce PVC, bezpiecznik 13 A i niższe dopuszczalne moce. Pierwsza jest pod budowę, druga pod garaż i ogród.
Przekrój żyły, długość i moc: co faktycznie mamy w ofercie
Tabela pokazuje wszystkie kombinacje długości i przekroju z naszej kategorii. Dane pochodzą z kart produktów, a gdzie danej kombinacji nie prowadzimy, jest to napisane wprost.
| Długość | 3x1,5 mm² | 3x2,5 mm² |
|---|---|---|
| 20 m | nie mamy w ofercie | bęben stalowy, H07RN-F, 1100 W zwinięty / 3200 W rozwinięty, bezpiecznik 16 A i termiczny |
| 25 m | bęben stalowy, H05RR-F, 1100 W / 3200 W, 16 A; druga wersja z bębnem z tworzywa, H05VV-F, 1000 W / 2500 W, 13 A | nie mamy w ofercie |
| 40 m | nie mamy w ofercie | bęben stalowy, H07RN-F, 1100 W / 3200 W, 16 A i termiczny |
| 50 m | bęben stalowy, H05RR-F, 1100 W / 3200 W, 16 A i termiczny | nie mamy w ofercie |
Wszystkie pięć modeli ma IP44 i cztery gniazda z klapką oraz uziemieniem. Zaskakuje jedno: producent podaje tę samą dopuszczalną moc dla wszystkich czterech bębnów stalowych, niezależnie od tego, czy żyła ma 1,5 czy 2,5 mm². Oba przekroje mają tu ten sam bezpiecznik 16 A, a etykieta opisuje cały zestaw razem z nim, nie samą żyłę.
Co więc daje grubszy przekrój? Pierwsza rzecz to spadek napięcia: im dłuższa trasa i większy prąd, tym mniej napięcia dociera do narzędzia. Tej liczby producent nie podaje dla konkretnego bębna, więc jej nie zgadujemy. Druga rzecz to sam przewód: H07RN-F jest grubszy, gumowy, do ciężkich warunków, znosi przygniecenie kołem taczki i kontakt z olejem.
W tabeli brakuje pozycji, o którą klienci pytają: 50 m w przekroju 3x2,5 mm². Jeśli musisz doprowadzić duży prąd na drugi koniec placu, rozwiązaniem nie będzie dłuższy bęben, tylko przesunięcie źródła bliżej stanowiska.

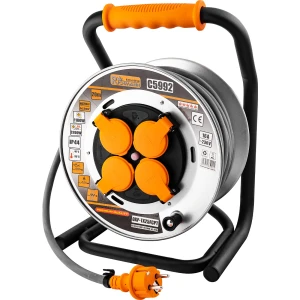

Do mocnych narzędziPrzedłużacz budowlany bębnowy 20 m, 3x2,5 mm², IP44Grubsza żyła i gumowy przewód H07RN-F pod narzędzia, które pobierają dużo prądu na długiej trasie.Sprawdź w sklepie
Co oznacza IP44 na przedłużaczu, a czego nie oznacza
Oznaczenie IP pochodzi z normy PN-EN 60529 i składa się z dwóch cyfr. W IP44 pierwsza czwórka to ochrona przed ciałami obcymi o wymiarze powyżej 1 mm, czyli przed opiłkami, żwirem i gwoździami. Druga czwórka to ochrona przed bryzgami wody padającymi z każdego kierunku, nie tylko z góry. Tyle wystarcza, żeby przedłużacz bębnowy IP44 pracował w deszczu, w kurzu i przy zachlapaniu.
Teraz część, którą etykieta pomija. IP44 nie znaczy wodoszczelny. Nie wolno zanurzać gniazd ani wtyczek, trzymać ich w kałuży czy na przemoczonej ziemi ani polewać strumieniem pod ciśnieniem, bo to wymagania dla wyższych cyfr w kodzie. Gniazdo trzymaj podniesione nad grunt, z domkniętą klapką i wtyczką wpiętą do oporu. Modele stalowe mają na kartach zakres pracy od minus 35 do plus 40 stopni Celsjusza, więc jesienią problemem nie jest temperatura, ale woda stojąca tam, gdzie leży gniazdo.
Duży zasięgPrzedłużacz budowlany bębnowy 50 m, 3x1,5 mm², IP44Pięćdziesiąt metrów zasięgu do oświetlenia, ładowarek i lżejszych narzędzi tam, gdzie gniazdo jest daleko.Sprawdź w sklepie
Bezpiecznik w przedłużaczu: co dokładnie chroni
W bębnie siedzą dwa różne zabezpieczenia i łatwo je pomylić.
Zabezpieczenie prądowe to bezpiecznik opisany na kartach naszych modeli jako 16 A, a w wersji z tworzywa 13 A. Reaguje na natężenie prądu: przy zbyt wielu odbiornikach albo przy zwarciu obwód zostaje odcięty.
Zabezpieczenie termiczne reaguje na temperaturę nawoju i to ono wyłącza zwinięty bęben pod mocnym narzędziem. Prąd może mieścić się w granicy 16 A, a przewód wewnątrz nawoju już przekraczać dopuszczalną temperaturę.
Jeśli bęben sam się wyłączył, nie traktuj tego jako usterki. To informacja, że coś na trasie było przeciążone. Rozwiń kabel, zdejmij część odbiorników, daj mu ostygnąć. Sposób przywrócenia zasilania, samoczynny po ostygnięciu albo przyciskiem, sprawdź w instrukcji swojego modelu.
Czego bezpiecznik w przedłużaczu nie robi? Nie chroni człowieka. Ani zabezpieczenie prądowe, ani termik nie zadziałają, gdy prąd popłynie przez ciało do ziemi. Do tego służy wyłącznik różnicowoprądowy, a na budowie wymaga go norma: PN-HD 60364-7-704 każe zabezpieczyć obwody gniazd o prądzie znamionowym do 32 A oraz obwody narzędzi trzymanych w ręku urządzeniem różnicowoprądowym o prądzie różnicowym nie większym niż 30 mA.
Stąd wniosek o kaskadzie przedłużaczy. Gdy zaczynasz wpinać przedłużacz w przedłużacz, żeby dowieźć prąd na drugi koniec placu, to sygnał, że zasilanie ma zły punkt startu. Przewidzianym rozwiązaniem jest rozdzielnica budowlana bliżej stanowiska: obudowa i gniazda o stopniu ochrony co najmniej IP44 oraz zabezpieczenie różnicowoprądowe na miejscu.
Objawy, że przedłużacz pracuje na granicy
| Objaw | Przyczyna | Co zrobić |
|---|---|---|
| Bęben albo nawój gorący w dotyku | Praca zwiniętym przewodem powyżej dopuszczalnej mocy | Odłączyć, rozwinąć cały przewód, sprawdzić moc na tabliczce |
| Zapach gorącej gumy albo tworzywa | Izolacja pracuje ponad swoją temperaturą | Natychmiast odłączyć i obejrzeć rozwinięty nawój |
| Narzędzie traci siłę, silnik wyje pod obciążeniem | Spadek napięcia na długiej trasie albo za mały przekrój żyły | Skrócić trasę, przejść na 3x2,5 mm², przenieść zasilanie bliżej |
| Bęben odcina zasilanie po kilku minutach | Zadziałało zabezpieczenie termiczne nawoju | Rozwinąć przewód, zdjąć część odbiorników, pozwolić ostygnąć |
| Wtyczka albo gniazdo gorące, ślady nadpalenia | Luźny styk albo zużyte gniazdo | Wycofać z pracy do naprawy, nie doginać styków |
Dobór do konkretnych narzędzi
Odczytaj moc z tabliczki narzędzia i porównaj ją z wartością dla bębna rozwiniętego. Poniżej moce sprzętu z naszej oferty, żeby było do czego porównywać.
| Odbiornik z naszej oferty | Moc | Jak podłączyć do bębna |
|---|---|---|
| Lampa warsztatowa LED 30 W, 3000 lm, 230 V | 50 W | Mieści się nawet przy przewodzie zwiniętym |
| Szlifierka kątowa Milwaukee AG800-125E, 125 mm | 800 W | W granicy dla bębna zwiniętego, przy dłuższej pracy lepiej rozwinąć |
| Mieszarka ręczna Collomix XQ 6 HF | 1750 W według danych producenta | Przewód rozwinięty, na dłuższych trasach 3x2,5 mm² |
| Szlifierka kątowa Milwaukee AGVM24-230GEX, 230 mm | 2400 W | Przewód rozwinięty i tylko to jedno narzędzie na bębnie |
| Nagrzewnica elektryczna, grzałka, osuszacz | z tabliczki urządzenia | Obciążenie ciągłe przez godziny, więc tylko przewód rozwinięty |
Silniki pobierają przy rozruchu chwilowo więcej prądu, niż wynika z mocy znamionowej, więc kompresor, młot i betoniarka są dla obwodu trudniejsze, niż sugeruje tabliczka. Cztery gniazda na bębnie to nie cztery osobne obwody: dopuszczalna moc dotyczy całego bębna.
Nawyki, które przedłużają życie bębna
- Rozwijaj cały przewód przy mocnym narzędziu. Nawet gdy potrzebujesz trzech metrów. Nadmiar rozłóż luźnymi kręgami na ziemi.
- Nie zwijaj mokrego i zabłoconego przewodu. Woda zamknięta między zwojami zostaje tam na kilka dni, a piasek przeciera izolację przy każdym zwijaniu.
- Trzymaj przewód poza traktem komunikacyjnym. Przejazd taczki i koło samochodu robią uszkodzenia, których z zewnątrz nie widać. Gdy nie ma innej drogi, podwieś przewód.
- Przed sezonem obejrzyj całą długość rozwiniętą. Szukaj nacięć, przetarć, miejsc stwardniałych po przegrzaniu i pękniętych klapek. Uszkodzoną izolację naprawia elektryk przez wymianę odcinka, nie taśma.
Jeżeli przy krótkich pracach za każdym razem walczysz z kablem, część zadań można przenieść na sprzęt akumulatorowy. Jak czytać oznaczenia akumulatorów, wyjaśniamy we wpisie Oznaczenia akumulatorów narzędzi: co znaczy Ah, V i Li-Ion.
Zasilanie na jesienne prace
Przedłużacz budowlany bębnowy 25 m, 3x1,5 mm², IP44Najczęściej wybierana długość, gumowy przewód H05RR-F i bezpiecznik 16 A na budowę i do garażu.Sprawdź w sklepie
Przedłużacz budowlany bębnowy 40 m, 3x2,5 mm², IP44Grubsza żyła i przewód H07RN-F, gdy stanowisko jest daleko od gniazda.Sprawdź w sklepie

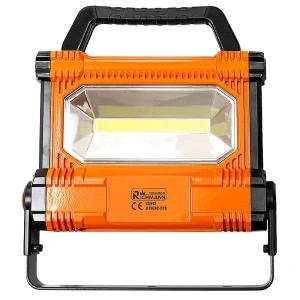

Lampa warsztatowa halogenowa COB LED 30W, 3000 lm, 230VKrótsze dni na budowie, a lampa sieciowa wchodzi na ten sam bęben bez problemu.Sprawdź w sklepieCo dalej
Zacznij od dwóch liczb: mocy narzędzia z tabliczki i odległości od gniazda do stanowiska. Pierwsza mówi, czy wolno pracować przewodem zwiniętym, druga wybiera długość bębna. Pełne zestawienie modeli jest w kategorii przedłużacze bębnowe, a jeśli dopiero składasz warsztat, przyda się lista z wpisu Zestaw narzędzi do domu i warsztatu.
Nie masz pewności, czy Twój sprzęt zmieści się na 3x1,5 mm²? Napisz albo zadzwoń, podaj moc narzędzia i odległość. Zasilanie na budowę dobieramy klientom od 1979 roku.
Najczęściej zadawane pytania
Ile wytrzyma przedłużacz bębnowy 25 m 3x1,5?
Karta modelu z bębnem stalowym i przewodem H05RR-F podaje 1100 W dopuszczalnej mocy odbiorników przy przewodzie zwiniętym i 3200 W po rozwinięciu, przy bezpieczniku 16 A. Wersja z bębnem z tworzywa (H05VV-F) podaje 1000 W i 2500 W, przy bezpieczniku 13 A. To wartości z etykiety konkretnego modelu, więc sprawdź je na swoim bębnie.
Po co jest bezpiecznik w przedłużaczu?
W bębnie są dwa zabezpieczenia. Bezpiecznik prądowy, na naszych kartach 16 A albo 13 A, odcina obwód przy zbyt dużym prądzie i przy zwarciu. Bezpiecznik termiczny reaguje na temperaturę nawoju i wyłącza zwinięty bęben pod zbyt mocnym narzędziem. Żaden z nich nie chroni człowieka przed porażeniem, do tego służy wyłącznik różnicowoprądowy.
Czy przedłużacz IP44 może leżeć na mokrej ziemi?
Przewód tak, gniazdo nie. IP44 oznacza ochronę przed bryzgami wody z każdego kierunku i przed ciałami obcymi powyżej 1 mm, ale nie przed zanurzeniem ani przed strumieniem pod ciśnieniem. Gniazdo trzymaj podniesione nad grunt, z domkniętą klapką i wtyczką wpiętą do oporu.
Jaki przedłużacz do mieszarki albo szlifierki?
Odczytaj moc z tabliczki i porównaj z wartością dla bębna rozwiniętego. Mieszarka Collomix XQ 6 HF z naszej oferty ma 1750 W, a szlifierka kątowa 230 mm do 2400 W, więc oba narzędzia wymagają przewodu rozwiniętego w całości. Przy trasach 40 m i dłuższych sięgnij po 3x2,5 mm².
