PH czy PZ? Różnica jest prosta: PH (Phillips) to krzyżak o ramionach zwężających się ku środkowi, a PZ (Pozidriv) ma cztery dodatkowe nacięcia między ramionami i równoległe ścianki, dzięki czemu lepiej trzyma się wkrętu i rzadziej wyskakuje z gniazda. Wkręt PZ poznasz po cienkich kreskach między ramionami krzyża na łbie. Torx (gwiazdka, T10-T40) przenosi największy moment.
Zlizane gniazdo wkrętu to prawie zawsze skutek źle dobranej końcówki, nie wadliwego wkrętu. Poniżej pokazujemy, jak odróżnić od siebie profile gniazd, jak dobrać rozmiar grota do średnicy wkrętu i kiedy do zakrętarki potrzebne są bity udarowe zamiast zwykłych. Piszemy jako sklep techniczno-budowlany, który wkrętaki i osprzęt do elektronarzędzi sprzedaje od 1979 roku.
Dlaczego grot musi pasować do wkrętu
Każde gniazdo jest wycięte pod konkretną geometrię końcówki. Gdy typ albo rozmiar się nie zgadza, grot styka się z gniazdem tylko krawędziami zamiast całą powierzchnią ścianek. Przy rosnącym momencie końcówka zaczyna się wyślizgiwać, a w krzyżakach dodatkowo działa siła wypychająca ją z gniazda. To zjawisko nazywa się cam-out i kończy się zawsze tak samo: zlizanym gniazdem, startym grotem, a nierzadko rysą na montowanym elemencie.
Dopasować trzeba dwie rzeczy naraz: typ profilu (PH, PZ, Torx) oraz rozmiar (na przykład PH2, nie PH1). Grot pasuje wtedy, gdy wchodzi w gniazdo do oporu i nie ma wyczuwalnego luzu na boki. Jeśli końcówka kołysze się w gnieździe, po kilku mocniejszych dokręceniach krawędzie będą wyrobione.
Systemy gniazd wkrętów: przegląd profili
Sześć profili z poniższej tabeli pokrywa niemal wszystko, co spotkasz w domu i na budowie.
| Profil | Jak rozpoznać gniazdo | Typowe rozmiary | Typowe zastosowanie | Odporność na wyślizgiwanie |
|---|---|---|---|---|
| Płaski (SL) | Pojedyncze proste nacięcie | szerokość 2,5-6,5 mm | Stare okucia, zaciski i łączówki elektryczne, regulacje | Niska |
| Phillips (PH) | Prosty krzyż bez dodatkowych nacięć | PH0-PH3 | Wkręty do gips-kartonu (PH2), blachowkręty, elektronika | Umiarkowana: zbieżne ścianki wypychają grot |
| Pozidriv (PZ) | Krzyż z czterema cienkimi kreskami między ramionami | PZ1-PZ3 | Wkręty do drewna i płyt wiórowych, okucia meblowe | Dobra: równoległe ścianki |
| Torx (TX) | Sześcioramienna gwiazdka | T10-T40 | Wkręty ciesielskie i tarasowe, motoryzacja, elektronarzędzia | Bardzo wysoka |
| Imbus (HEX) | Sześciokąt o prostych ściankach | 1,5-10 mm | Śruby maszynowe, meble, rowery | Wysoka |
| Kwadrat (Robertson, SQ) | Kwadratowe gniazdo | SQ1-SQ3 | Głównie Ameryka Północna, w Polsce rzadkość | Wysoka |
W polskim warsztacie realnie liczą się trzy profile: PH, PZ i Torx. Im dalej w prawo tej trójki, tym większy moment przeniesie połączenie bez uszkodzenia gniazda.
PH czy PZ: jak je odróżnić i dlaczego to ważne
Najprostsza metoda: spójrz na łeb wkrętu. Jeśli między ramionami krzyża widzisz cztery dodatkowe, cienkie kreski, masz przed sobą wkręt PZ (Pozidriv) i potrzebujesz grota PZ. Czysty krzyż bez kresek to PH (Phillips). Różnicę widać też na samych grotach: końcówka PZ ma między głównymi skrzydełkami cztery mniejsze żeberka, a jej ścianki biegną równolegle do osi, podczas gdy skrzydełka PH zwężają się ku czubkowi.
W Polsce, tak jak w całej Europie, standardem wkrętów do drewna i płyt wiórowych jest gniazdo PZ, najczęściej w rozmiarze PZ2. Pasuje ono do najpopularniejszych średnic 3,5-5 mm, więc jeden grot PZ2 obsługuje większość prac montażowych: od skręcania mebli po przykręcanie łat i stelaży. Od tej reguły są dwa wyjątki. Wkręty do płyt gipsowo-kartonowych mają gniazdo PH2, a nowoczesne wkręty ciesielskie i tarasowe coraz częściej Torx. Jak dobrać sam wkręt do materiału, opisujemy w poradniku Jak dobrać wkręty do drewna.
Najgorsze, co można zrobić, to wcisnąć grot PH2 w gniazdo PZ2 albo odwrotnie. Kształty są na tyle podobne, że końcówka wejdzie, ale zetknie się z gniazdem tylko punktowo. Przy pierwszym mocniejszym dokręceniu krawędzie gniazda się zaokrąglą i wkręt nie da się już ani porządnie dokręcić, ani wykręcić. Niszczy się przy tym i wkręt, i grot.

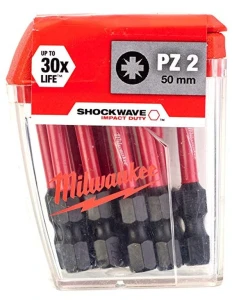

PZ2Bity udarowe Milwaukee Shockwave PZ2, 50 mm, 10 szt.PZ2 w opakowaniu 10 sztuk, rozmiar schodzący najszybciej.Sprawdź w sklepie
Torx: kiedy gwiazdka wygrywa
Gniazdo Torx ma sześć ramion o zaokrąglonym profilu. Grot przylega do nich całą powierzchnią, nie krawędziami, więc nie wymaga silnego docisku osiowego, praktycznie nie wyskakuje z gniazda i przenosi wyraźnie większy moment niż krzyżak tej samej wielkości.
Z tego powodu Torx zdominował wkręty ciesielskie i tarasowe, wkręcane setkami za pomocą zakrętarki: przy wkręcie 8x300 mm krzyżak nie miałby szans. Gwiazdki pełno też w motoryzacji, gdzie śruby Torx siedzą w poszyciach, zaciskach i osprzęcie silnika, oraz w samych elektronarzędziach i elektronice, skręcanych fabrycznie wkrętami T10-T20. W praktyce budowlanej najczęściej sięgniesz po T20 i T25, a przy ciesielskich po T30 i T40.
Rozmiary w praktyce: który grot do którego wkrętu
Producenci wkrętów podają wymagane gniazdo na opakowaniu, ale przy pracy z rozsypem przydaje się prosta ściągawka. Zestawienie jest orientacyjne, bo zdarzają się odstępstwa, zwłaszcza w tanich wkrętach.
| Rozmiar końcówki | Typowa średnica wkrętu | Typowe prace |
|---|---|---|
| PH0 / PZ0 | ok. 2 mm | Elektronika, mechanika precyzyjna |
| PH1 / PZ1 | 2,5-3 mm | Drobne blachowkręty, zawiasy, sprzęt AGD |
| PH2 / PZ2 | 3,5-5 mm | PH2: płyta GK, blachowkręty; PZ2: wkręty do drewna i mebli |
| PH3 / PZ3 | 5,5-8 mm | Grube wkręty, kołki rozporowe z wkrętem |
| T10 | ok. 3 mm | Elektronika, listwy, drobne okucia |
| T15 | ok. 3,5 mm | Okucia, blachowkręty |
| T20 | ok. 4-4,5 mm | Wkręty ogólnobudowlane, elewacyjne |
| T25 | ok. 5 mm | Wkręty tarasowe (standard), łączniki ciesielskie |
| T30 | ok. 6 mm | Wkręty ciesielskie |
| T40 | ok. 8 mm | Wkręty ciesielskie i konstrukcyjne |
Test poprawności jest zawsze ten sam: grot włożony w gniazdo nie może mieć luzu na boki. Jeśli się kiwa, bierzesz rozmiar większy albo sprawdzasz, czy nie mylisz PH z PZ.
WkrętakWkrętak krzyżakowy PZ2 x 100 mm, magnetycznyWkrętak PZ2 x 100 mm z magnesem, do dokręcania ręką.Sprawdź w sklepie
Wkrętak czy bit do wkrętarki
Wkrętak ręczny daje czucie, którego nie zapewni żadna maszyna. Sięgasz po niego przy regulacji okuć i zawiasów, skręcaniu elektroniki, drobnych naprawach i wszędzie tam, gdzie przekręcenie o ćwierć obrotu za dużo coś zepsuje. Do prac przy instalacji elektrycznej służą wkrętaki izolowane VDE do 1000 V, zwykły wkrętak ani bit ich nie zastąpi.
Resztę robi wkrętarka z bitami. Standardem jest chwyt sześciokątny 1/4 cala (6,35 mm), który pasuje do wiertarko-wkrętarek, zakrętarek i uchwytów bitowych. Typowa długość bitu to 25 mm (do pracy z uchwytem magnetycznym), a wersje 50-90 mm sięgają w głąb i pozwalają pracować bez adaptera. Dobre bity wykonuje się ze stali narzędziowej S2, hartowanej pod kątem odporności na skręcanie. O tym, jak ustawić sprzęgło i moment w samej maszynie, piszemy w poradniku Jak wybrać wiertarko-wkrętarkę.
Osobna kategoria to bity udarowe (torsyjne), przeznaczone do zakrętarek udarowych. Mają przewężoną strefę torsyjną, która sprężynuje pod uderzeniami udaru i pochłania szczytowe obciążenia, oraz stal hartowaną na sprężystość, a nie na maksymalną twardość. Zwykły bit, twardy i kruchy, w zakrętarce udarowej po prostu pęka. Jeśli pracujesz udarem, kupuj wyłącznie bity z oznaczeniem „impact”.
Zestaw grotów, który naprawdę wystarcza
Nie potrzebujesz walizki z 200 końcówkami, z których 150 nigdy nie opuści pudełka. Do domu i warsztatu wystarczy taki komplet:
- PH1 i PH2: elektronika, blachowkręty, płyta GK.
- PZ1, PZ2 i PZ3: cały montaż w drewnie i meblach; PZ2 zużywa się najszybciej, miej zapas.
- T15, T20, T25 i T30: okucia, wkręty budowlane, tarasowe i ciesielskie.
- Płaskie 4 i 5,5 mm: stare okucia i regulacje.
- Przedłużka z uchwytem magnetycznym: trzyma wkręt na końcówce i sięga w głębsze miejsca.
Taki zestaw skompletujesz z pojedynczych grotów albo kupisz gotowy. W naszej ofercie znajdziesz wkrętaki i zestawy bitów Richmann w kategorii narzędzia ręczne oraz bity udarowe Milwaukee Shockwave w osprzęcie do elektronarzędzi. Listę narzędzi, które oprócz wkrętaków przydają się w każdym domu, zebraliśmy w poradniku Zestaw narzędzi do domu i warsztatu. A jeśli nie masz pewności, jakie gniazdo mają Twoje wkręty, napisz albo zadzwoń: dobieramy narzędzia od 1979 roku.
Nasz wybór: groty i wkrętaki

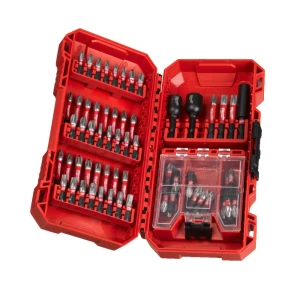

Zestaw bitów udarowych Milwaukee Shockwave Packout, 70 szt.Gotowy komplet 70 bitów udarowych w organizerze Packout.Sprawdź w sklepie
Bity udarowe Milwaukee Shockwave TX25x25 mm, 3 szt.Torx T25 w opakowaniu 3 sztuk.Sprawdź w sklepie

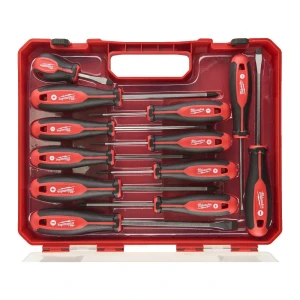

Zestaw wkrętaków Milwaukee w walizce, 12 szt.Dwanaście wkrętaków Milwaukee w walizce.Sprawdź w sklepieNajczęściej zadawane pytania
Czym różni się PH od PZ?
PH (Phillips) ma prosty krzyż o ramionach zwężających się ku czubkowi, PZ (Pozidriv) ma dodatkowo cztery mniejsze żeberka pod kątem 45 stopni i równoległe ścianki. Dzięki temu grot PZ pewniej siedzi w gnieździe i przenosi większy moment. Profile nie są zamienne: końcówka PH w gnieździe PZ styka się tylko krawędziami i niszczy i wkręt, i grot.
Jak rozpoznać wkręt PZ?
Po czterech cienkich kreskach wybitych na łbie między ramionami krzyża. To znak rozpoznawczy gniazda Pozidriv. Wkręt PH ma czysty krzyż bez żadnych dodatkowych nacięć. Jeśli kresek nie widać przez farbę lub korozję, przymierz grot PZ: w swoim gnieździe wchodzi do oporu i nie ma luzu na boki, w gnieździe PH osiądzie płytko i będzie się kiwał.
Jaki grot do wkrętów ciesielskich?
Współczesne wkręty ciesielskie mają najczęściej gniazdo Torx: T30 przy średnicy ok. 6 mm i T40 przy 8 mm. Starsze lub tańsze serie bywają jeszcze z gniazdem PZ3. Rozmiar podaje producent na opakowaniu. Do wkręcania zakrętarką udarową używaj bitów udarowych (torsyjnych) w długości 50 mm, zwykłe 25-milimetrowe bity szybko pękają przy tak dużych momentach.
Co oznacza T25?
T25 to rozmiar gniazda Torx, czyli sześcioramiennej gwiazdki, o rozstawie ramion ok. 4,4 mm. Numer po literze T rośnie razem z wielkością gniazda, nie ze średnicą wkrętu. W praktyce T25 spotkasz we wkrętach o średnicy ok. 5 mm, przede wszystkim we wkrętach tarasowych, dla których to najpopularniejszy rozmiar.
Czy zwykłe bity można stosować w zakrętarce udarowej?
Doraźnie tak, ale licz się z tym, że pękną. Zwykłe bity są hartowane na twardość i źle znoszą uderzeniowy charakter pracy udaru. Bity udarowe mają przewężoną strefę torsyjną, która sprężynuje i pochłania szczytowe obciążenia, więc wytrzymują wielokrotnie dłużej. Przy seryjnym wkręcaniu zakrętarką bity z oznaczeniem „impact” to jedyny sensowny wybór.
