Bruzdownica: jak wyciąć bruzdę pod przewody

Bruzdownica tnie dwiema równoległymi tarczami diamentowymi naraz, więc bruzda wychodzi z równymi krawędziami, na zadaną głębokość i szerokość, a pył idzie do odkurzacza zamiast do płuc. Szlifierka kątowa z jedną tarczą zrobi to samo w dwóch przejazdach, tylko bez kontroli głębokości i bez odciągu, a krawędzie rzadko wychodzą równoległe.

Wrzesień i październik to szczyt pytań o bruzdowanie. Remonty wewnętrzne ruszają, kiedy robi się chłodno, a razem z nimi wraca ten sam zestaw wątpliwości: czym ciąć, jaką tarczę kupić, czy wystarczy szlifierka i czy wolno naruszyć akurat tę ścianę.

Bruzdownica czy szlifierka kątowa

Szlifierka nie jest zakazana i przy jednej bruździe na przewód do kinkietu nikt nie kupuje bruzdownicy. Trzeba tylko wiedzieć, za co się płaci tą oszczędnością. Nierówna głębokość oznacza, że w jednym miejscu przewód wystaje ponad lico ściany i wypycha gips, a w drugim tarcza weszła głębiej, niż powinna. Przy kilkudziesięciu metrach bruzd w mieszkaniu różnica w czasie i w ilości pyłu przestaje być dyskusyjna.

Czego nie wolno bruzdować

Bruzda to ubytek przekroju ściany. W ściance działowej nikogo to nie obchodzi, w ścianie nośnej jak najbardziej, a najgorszym wariantem jest bruzda pozioma, bo przecina mur w poprzek ścieżki, którą schodzą obciążenia.

Norma murowa PN-EN 1996-1-1, czyli Eurokod 6, podaje wymiary bruzd i wnęk, które można wykonać bez sprawdzania nośności obliczeniami. Kilka liczb z tych tablic:

• Bruzda pionowa w gotowym murze: do 30 mm głębokości, przy szerokości zależnej od grubości ściany, od 100 mm w ścianie 85-115 mm do 200 mm w ścianie powyżej 225 mm.
• Odstęp w poziomie między sąsiednimi bruzdami oraz od bruzdy do wnęki albo otworu: co najmniej 225 mm.
• Łączna szerokość bruzd pionowych i wnęk: nie więcej niż 0,13 długości ściany.
• Bruzda pozioma i ukośna: w ścianie o grubości 85-115 mm norma nie dopuszcza jej bez obliczeń, w ścianie 116-175 mm dopuszcza 15 mm głębokości przy długości do 1250 mm, w grubszych odpowiednio więcej. Od otworu okiennego albo drzwiowego trzeba się odsunąć o co najmniej 500 mm.

To wartości dla murów. Ściana żelbetowa, strop i nadproże to osobna sprawa, bo tam bruzda oznacza przecięcie zbrojenia, czyli decyzję dla projektanta konstrukcji, a nie dla ekipy z bruzdownicą. Jeśli nie masz pewności, czy ściana jest nośna, sprawdź to w projekcie budynku, zanim włączysz maszynę.

Druga granica dotyczy samej instalacji. Przewody prowadzi się wyłącznie pionowo i poziomo, w strefach instalacyjnych opisanych w normie N SEP-E-002: przy suficie, przy podłodze i wzdłuż ościeżnic. Bruzda po skosie, najkrótszą drogą przez ścianę, jest błędem, bo za rok nikt nie odgadnie, którędy biegnie kabel, a wiertło pod kołek trafi w niego przypadkiem. W ścianie z istniejącą instalacją zacznij od wykrywacza i od sprawdzenia, czy obwód jest wyłączony: Jak sprawdzić, czy przewód jest pod napięciem.

Tarcze diamentowe: dobór do materiału

Bruzdownicę kupuje się raz, tarcze dokupuje się stale, więc tu leży większość kosztu eksploatacji. Dwie rzeczy muszą się zgadzać zawsze: średnica tarczy i średnica otworu montażowego podane w instrukcji maszyny. Bruzdownice sieciowe pracują najczęściej tarczami 125 albo 150 mm z otworem 22,23 mm, a kupuje się je parami, bo obie muszą zużywać się równo.

Twarde podłożeTarcza diamentowa segmentowa Milwaukee DUH 125, Ø125 × 22,23 mmSegment 10 mm i otwór 22,23 mm, wersja do materiałów twardych: twardego betonu, klinkieru i muru.Sprawdź w sklepie

Milwaukee oznacza swoje tarcze skrótami i to ułatwia dobór. DU to wersja uniwersalna do szerokiego zakresu materiałów budowlanych, DUH została zrobiona do materiałów twardych, a w opisie producenta przewijają się przy niej klinkier, twardy beton, poroton i bloczki z betonu komórkowego. Wersje turbo tną szybciej, kosztem żywotności w twardym materiale.

Beton i murTarcza diamentowa segmentowa do betonu i kamienia, 125 mmSegmentowa tarcza 125 mm do betonu i kamienia, na bruzdy w typowej ścianie murowanej.Sprawdź w sklepie

Tarcza wyświecona przestaje ciąć, choć wygląda jak nowa: posuw zwalnia mimo tego samego docisku, a maszyna zaczyna się grzać. Diament nie tępi się jak zęby, zużywa się razem ze spoiwem, które go trzyma. Wyświecone obrzeże odświeża się kilkoma cięciami w materiale ściernym, na przykład w bloczku gazobetonowym albo w cegle silikatowej. Więcej o rodzajach tarcz jest w osobnym wpisie: Tarcze diamentowe: rodzaje i zastosowanie.

Odciąg pyłu to nie kwestia wygody

Pył z cięcia betonu, cegły i zaprawy zawiera krzemionkę krystaliczną. Jej frakcja respirabilna, czyli ta, która dochodzi do pęcherzyków płucnych, jest zaliczona przez IARC do grupy 1, do czynników rakotwórczych dla ludzi, a prace z nią związane figurują w polskim wykazie procesów technologicznych o działaniu rakotwórczym. Najwyższe dopuszczalne stężenie tej frakcji wynosi 0,1 mg/m3.

Odkurzacz do takiej roboty powinien mieć klasę pyłową M według normy EN 60335-2-69, bo klasa M obejmuje pyły o wartości granicznej od 0,1 mg/m3 w górę, czyli dokładnie ten przypadek. Osłona bruzdownicy musi przylegać do ściany, inaczej odciąg zbiera połowę tego, co powinien. Półmaska FFP2 albo FFP3 jest uzupełnieniem odciągu, a nie jego zamiennikiem: Półmaski przeciwpyłowe FFP1, FFP2, FFP3. Do tego okulary, bo odpryski lecą wzdłuż ściany na wysokości twarzy, i ochronniki słuchu, bo maszyna hałasuje jak szlifierka.

Pył osiada też na wszystkim w promieniu kilku metrów i wchodzi w łożyska narzędzi leżących na podłodze. Odciąg jest najtańszym ubezpieczeniem sprzętu, jakie można kupić przy takiej robocie.

Bruzda krok po kroku

1. Wytrasuj linię. Ołówek i poziomica, trasa biegnie pionowo albo poziomo, w strefie instalacyjnej, nigdy na skróty.
2. Sprawdź, co jest w ścianie. Wykrywacz przewodów i rur, a w starym budownictwie dodatkowa ostrożność, bo instalacje bywały prowadzone bez ładu.
3. Ustaw głębokość. Liczy się od dna bruzdy: peszel o średnicy 16 mm wymaga bruzdy głębszej niż 16 mm, z zapasem na warstwę gipsu nad nim. Przewód wtynkowy potrzebuje mniej, ale też musi zniknąć pod licem ściany.
4. Ustaw szerokość rozstawem tarcz, dobierając ją do liczby przewodów, które mają wejść w jedną bruzdę.
5. Podłącz odkurzacz i sprawdź, czy osłona przylega do ściany na całej krawędzi.
6. Zagłęb tarcze powoli, na pełną głębokość, i dopiero wtedy prowadź maszynę wzdłuż linii. Ciągnie się ją w jednym kierunku, ze stałym posuwem, bez dociskania.
7. Wybij mostek między nacięciami dłutem. W zestawach bruzdownic bywa dłuto o odpowiedniej szerokości, w mocnym betonie łatwiej idzie młotem udarowym z dłutem płaskim.
8. Oczyść bruzdę, zagruntuj ją, jeśli podłoże mocno pyli, zamocuj przewód uchwytami albo punktowo gipsem i zamknij bruzdę zaprawą.

Najczęstszy błąd na tym etapie to zbyt płytka bruzda i przewód, który wypycha gips, a po pomalowaniu rysuje się na ścianie jak żyłka. Drugi to bruzda kończąca się dokładnie przy puszce: przewód nie ma jak wejść i trzeba dokuwać w miejscu, gdzie mur jest już osłabiony otworem pod puszkę.

Bruzdownica Milwaukee

W segmencie bruzdownic sieciowych Milwaukee ma model WCS 45. Producent podaje moc 1900 W, tarcze o średnicy 150 mm i głębokość cięcia do 45 mm, regulowaną płynnie razem z szerokością bruzdy. W zestawie idą dwie tarcze diamentowe, dłuto do wybijania mostka i klucze, a korpus ma króciec do podłączenia odciągu. Uchwyt TILT-LOK obraca się, co przy prowadzeniu raz pionowej, raz poziomej bruzdy tą samą maszyną ma realne znaczenie dla nadgarstków.

Głębokość 45 mm to więcej, niż potrzeba do typowej instalacji elektrycznej, i wystarcza na rurę instalacyjną albo przewód zasilający o większym przekroju. Narzędzia sprzedajemy od 1979 roku i jesteśmy autoryzowanym dystrybutorem Milwaukee, więc osprzęt serwisowy do tych maszyn kupisz osobno, łącznie z drobiazgami, o których pamięta się dopiero wtedy, gdy się zgubią.

Bruzdownica sieciowaBruzdownica Milwaukee WCS 45, 1900 W, głębokość cięcia 45 mmMoc 1900 W, tarcze 150 mm, głębokość cięcia do 45 mm i króciec pod odkurzacz, na instalację w całym mieszkaniu.Sprawdź w sklepie

Serwis maszynyKlucz palcowy Milwaukee do bruzdownicKlucz do wymiany tarcz w bruzdownicach Milwaukee, czyli ta jedna rzecz, której brak zatrzymuje robotę na budowie.Sprawdź w sklepie

Aktualną listę dostępnych maszyn i osprzętu znajdziesz w kategorii Bruzdownice.

Materiały, które sprawiają kłopot

Porotherm i inne pustaki drążone mają w środku puste komory. Tarcza wpada w nie bez oporu, bruzda potrafi wyjść głębsza, niż zakładałeś, a kawałek ścianki komory wyłamuje się razem z mostkiem. Głębokość ustawia się tu ostrożniej, a maszynę prowadzi wolniej, z mniejszym posuwem.

Gazobeton tnie się tak łatwo, że bruzdownica bywa przesadą. Przy jednym przewodzie sprawdza się ręczny bruzdownik, czyli prowadzony wzdłuż listwy skrobak, który wybiera rowek bez prądu i prawie bez pyłu. Przy instalacji w całym pomieszczeniu maszyna i tak wygrywa na czasie.

Beton zbrojony jest przypadkiem, w którym pierwsze trafione strzemię potrafi zniszczyć tarczę nieprzeznaczoną do zbrojenia. Jeśli wiesz, że tniesz w żelbecie, weź tarczę opisaną jako do betonu zbrojonego i pamiętaj, że sama bruzda w elemencie konstrukcyjnym wymaga zgody projektanta.

Co dalej

Do jednej bruzdy w ściance działowej wystarczy szlifierka, tarcza segmentowa i cierpliwość przy sprzątaniu. Do instalacji w całym mieszkaniu bruzdownica z odciągiem zwraca się pierwszego dnia, choćby tylko na czasie zamiatania. Tarcze dobiera się do materiału ściany, kupuje parami i wymienia obie naraz, żeby pracowały na tej samej średnicy.

Tarcze na trzy różne podłoża

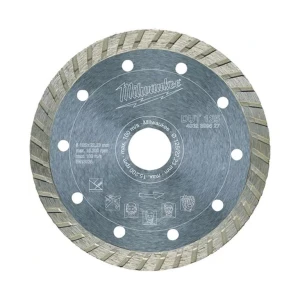

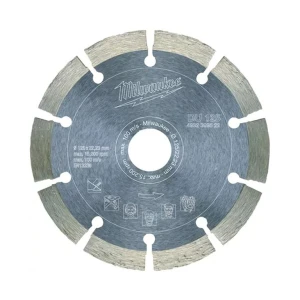

Tarcza diamentowa segmentowa Milwaukee DU 125, 125×22,23 mmUniwersalna tarcza segmentowa 125 mm z otworem 22,23 mm do typowego muru i betonu.Sprawdź w sklepieTarcza diamentowa do cięcia betonu zbrojonego, 125 mmWersja do betonu zbrojonego, na ścianę, w której może siedzieć pręt albo strzemię.Sprawdź w sklepieTarcza diamentowa turbo Milwaukee DUT 125, 125×22,23 mmTarcza turbo 125 mm z otworem 22,23 mm, szybsze cięcie w cegle i bloczku.Sprawdź w sklepie

Najczęściej zadawane pytania

Bruzdownica Milwaukee: co ma ta maszyna?

Model WCS 45 to bruzdownica sieciowa o mocy 1900 W, pracująca tarczami 150 mm, z głębokością cięcia do 45 mm i płynną regulacją głębokości oraz szerokości bruzdy. Ma króciec odciągu pyłu i obrotowy uchwyt TILT-LOK, a w zestawie dwie tarcze diamentowe, dłuto i klucze. Głębokość 45 mm pokrywa typową instalację elektryczną z zapasem na rurę instalacyjną.

Akcesoria do bruzdownic: co kupić poza tarczami?

Klucz do wymiany tarcz, bo bez niego nie zmienisz kompletu na budowie, dłuto do wybijania mostka między nacięciami i wąż odkurzacza pasujący do króćca maszyny. Do tego ochrona osobista, czyli półmaska FFP2 albo FFP3, okulary i ochronniki słuchu. Tarcze zawsze w parach, tego samego typu i o tej samej średnicy.

Bruzdownica do porothermu: jaką tarczą ciąć?

Segmentową tarczą do materiałów ceramicznych i budowlanych, na przykład wersją uniwersalną albo przeznaczoną do materiałów twardych; w opisach tarcz do twardych podłoży poroton jest wymieniany wprost. Ceramika jest ścierna, więc tarcza zużywa się szybciej niż w betonie. Drążenia w pustaku wymagają ostrożniejszego ustawienia głębokości, bo tarcza wpada w komory i bruzda wychodzi głębsza od zakładanej.

Bruzdownica do gazobetonu: czy jest potrzebna?

Przy jednym czy dwóch przewodach nie. Gazobeton daje się wybierać ręcznym bruzdownikiem prowadzonym wzdłuż listwy, bez prądu i prawie bez pyłu. Maszyna zaczyna się opłacać przy instalacji w całym pomieszczeniu, kiedy liczy się czas i powtarzalna głębokość. Tarcza do gazobetonu tnie bardzo szybko, więc łatwo zejść głębiej, niż trzeba.

Bruzdownica ręczna: do czego się nadaje?

Do miękkich materiałów: gazobetonu, tynku, czasem pustaka. To skrobak z ostrzem prowadzonym wzdłuż linii, który wybiera rowek siłą ręki. W cegle pełnej, betonie i klinkierze nie ma czego szukać, tam pracuje tarcza diamentowa. Jego zaleta to brak pyłu unoszącego się w powietrzu i brak hałasu, co w zamieszkanym mieszkaniu bywa decydujące.
