Obecność napięcia sprawdza się w trzech ruchach: testujesz detektor na znanym źródle napięcia, badasz przewód lub gniazdo, a potem ponownie sprawdzasz detektor na znanym źródle. Detektor bezdotykowy wykrywa pole wokół żyły i potrafi dać wynik fałszywy w obie strony, dlatego samego braku napięcia nie potwierdza się nim, tylko przyrządem stykowym.
Ten porządek wygląda na przesadę do pierwszego razu, kiedy detektor odmówi posłuszeństwa przy rozładowanej baterii i pokaże ciszę na przewodzie pod napięciem. Test na znanym źródle przed i po badaniu zajmuje pięć sekund i jest jedyną rzeczą, która odróżnia „nie ma napięcia" od „narzędzie nic nie pokazało".
Narzędzia
- Detektor napięcia bezdotykowy z sygnalizacją dźwiękową i świetlną. Kategoria pomiarowa dobrana do miejsca pracy.
- Próbnik napięcia stykowy do kontroli obwodu i do sprawdzenia samego detektora.
- Wkrętak izolowany VDE, jeśli praca dotyczy osprzętu.
- Latarka. Puszki i rozdzielnice rzadko bywają dobrze oświetlone.
- Rękawice i okulary ochronne.
- Znane źródło napięcia do testu narzędzia. Wystarczy sprawne gniazdo w tym samym pomieszczeniu.
Zanim zaczniesz: zasada ograniczonego zaufania
Wyłączenie obwodu w rozdzielnicy nie zawsze odcina wszystko, co jest w danej puszce. Opisy przy nadprądówkach bywają starsze od instalacji i po każdym remoncie rozjeżdżają się z rzeczywistością. Przewód sterowany przełącznikiem schodowym potrafi być pod napięciem mimo wyłączonego oświetlenia w pokoju, a w obwodach oświetleniowych zdarza się przerwany przewód neutralny, przy którym oprawa nie świeci, a faza stoi na miejscu.
Z tego wynika prosta reguła robocza: wyłączenie w rozdzielnicy jest początkiem procedury, nie jej końcem. Sprawdzasz zawsze, nawet jeśli sam przed chwilą przestawiłeś wyłącznik.
PodstawaDetektor napięcia bezdotykowy Milwaukee NCVDF z latarkąWykrywa napięcie przemienne w zakresie od 50 do 1000 V, ma klasę CAT IV 1000 V i wbudowaną latarkę do zaglądania w puszkę.Sprawdź w sklepie Krok 1. Test detektora na znanym napięciu
Przyłóż detektor do sprawnego gniazda albo do przewodu, o którym wiesz, że jest pod napięciem. Musisz zobaczyć sygnał świetlny i usłyszeć dźwięk. Dopiero teraz narzędzie jest wiarygodne.
Kolejność ma znaczenie praktyczne. Jeśli zaczniesz od badania instalacji i nic nie usłyszysz, nie wiesz, czy obwód jest martwy, czy detektor. Bateria w takim urządzeniu leży miesiącami w skrzynce i potrafi wysiąść bez ostrzeżenia.
Krok 2. Badanie przewodu lub gniazda
Prowadź końcówkę wzdłuż żyły, powoli, dotykając izolacji albo trzymając ją tuż przy niej. Detektory bezdotykowe reagują na pole wokół przewodu pod napięciem, więc sygnał narasta w miarę zbliżania się do żyły fazowej.
- Sprawdź każdą żyłę osobno, nie cały pęk naraz.
- Zwróć uwagę, czy sygnał jest ciągły, czy przerywany. Przerywany zwykle znaczy, że jesteś na granicy czułości albo łapiesz pole sąsiedniej żyły.
- Trzymaj narzędzie gołą dłonią, bez grubej rękawicy izolującej. Detektor bezdotykowy potrzebuje odniesienia do ziemi przez ciało użytkownika i w rękawicy potrafi nie zareagować.
- Przy badaniu przez tynk pamiętaj, że głębokość i materiał ściany zmniejszają czułość.
Krok 3. Potwierdzenie braku napięcia
Brak sygnału na detektorze bezdotykowym nie jest dowodem na brak napięcia. To narzędzie odpowiada na pytanie „czy tu jest napięcie", a nie na pytanie „czy tu na pewno go nie ma". Do drugiego pytania służy przyrząd stykowy przyłożony do konkretnych punktów obwodu.
W praktyce warsztatowej i domowej używa się do tego próbnika napięcia. Sprawdza obecność napięcia przemiennego w podanym zakresie, ma wskaźnik świetlny i bezpiecznik zabezpieczający użytkownika przy przekroczeniu zakresu. Prace w samej instalacji, czyli ingerencja w obwody, są zadaniem osoby z uprawnieniami i przy nich obowiązuje pomiar przyrządem dwubiegunowym zgodnie z procedurą.
Mierników dwubiegunowych ani multimetrów nie mamy dziś w ofercie i nie udajemy inaczej. Zasada zostaje w tym tekście dlatego, że jest kwestią bezpieczeństwa, a nie dlatego, że mamy co przy niej sprzedać.
Kontrola stykowaPróbnik napięcia AC 125-250 V, VDE, 150 mm, stal S2Próbnik VDE na zakres 125 do 250 V z bezpiecznikiem w środku i klipsem do kieszeni. Kontrola stykowa tam, gdzie detektor bezdotykowy tylko sygnalizuje.Sprawdź w sklepie Krok 4. Powtórny test narzędzia
Po zbadaniu obwodu wróć do znanego źródła napięcia i sprawdź detektor jeszcze raz. Jeśli teraz milczy, znaczy że padł gdzieś w międzyczasie, a wynik z kroku drugiego jest nieważny. To ostatnie ogniwo procedury i jedyne, które wyłapuje awarię narzędzia w trakcie pracy.
CAT III i CAT IV: kategoria pomiarowa
Kategoria pomiarowa mówi, na jak duże przepięcia chwilowe przyrząd został zaprojektowany. Im bliżej przyłącza budynku, tym wyższa energia możliwych przepięć, więc wymagana kategoria rośnie.
| Kategoria | Typowe miejsce pracy |
|---|---|
| CAT II | Obwody odbiorcze, gniazda, urządzenia podłączane wtyczką |
| CAT III | Instalacja stała w budynku, rozdzielnice piętrowe, obwody rozdzielcze, gniazda przemysłowe |
| CAT IV | Przyłącze, złącze kablowe, licznik, obwody przed rozdzielnicą główną |
Zasada doboru jest jednokierunkowa. Przyrząd o wyższej kategorii wolno stosować w miejscu wymagającym niższej, odwrotnie nie. Do pracy przy rozdzielnicy w domu jednorodzinnym minimum to CAT III, a jeśli sprzęt ma na obudowie CAT IV z podanym napięciem, jest to zapas, nie problem. Obok kategorii sprawdzaj też napięcie znamionowe podane przy niej, bo samo oznaczenie CAT bez liczby nic nie mówi.
Kiedy detektor bezdotykowy myli
| Objaw | Przyczyna | Co zrobić |
|---|---|---|
| Sygnał na przewodzie odłączonym od zasilania | Napięcie indukowane od sąsiedniej żyły biegnącej w tej samej rurce | Zmniejszyć czułość, potwierdzić przyrządem stykowym |
| Brak sygnału mimo napięcia | Przewód ekranowany, w metalowej rurce, głęboko w ścianie albo trzymanie narzędzia bez odniesienia do ziemi | Zdjąć rękawicę, badać bliżej żyły, sprawdzić inną drogą |
| Sygnał na całej ścianie | Za wysoka czułość albo instalacja poprowadzona gęsto pod tynkiem | Obniżyć czułość i zawęzić obszar badania |
| Brak jakiejkolwiek reakcji | Zużyta bateria | Wymienić i powtórzyć test na znanym źródle |
| Sygnał niestabilny, raz jest raz nie ma | Praca na granicy zasięgu albo luźny styk w badanym obwodzie | Zbliżyć końcówkę, sprawdzić połączenia |
Szukanie przewodu w ścianie przed wierceniem
Detektor napięcia i wykrywacz przewodów to dwa różne narzędzia. Pierwszy pokazuje pole wokół żyły pod napięciem, więc znajdzie obwód czynny, ale przewód odłączony albo rurę wodną pominie. Wykrywacz profili i przewodów pracuje na innej zasadzie i widzi też metal bez napięcia.
Zanim sięgniesz po którekolwiek, zastosuj regułę stref. Instalacja w mieszkaniu biegnie zwykle pionowo nad gniazdem lub włącznikiem i poziomo pod stropem, w pasach o szerokości kilkunastu centymetrów. Wiercenie w linii pionowej nad gniazdem to najczęstszy sposób na przecięcie przewodu, a jednocześnie ten, którego łatwo uniknąć: wystarczy przesunąć otwór w bok.
Do samego wiercenia w murze po ustaleniu bezpiecznego miejsca wracamy we wpisie o tym, jakie wiertło do metalu, betonu, drewna i glazury dobrać do podłoża.
Granica samodzielnej pracy
Sprawdzenie obecności napięcia, wymiana źródła światła czy kontrola gniazda mieszczą się w tym, co użytkownik robi u siebie sam. Ingerencja w instalację, czyli przerabianie obwodów, wymiana zabezpieczeń w rozdzielnicy, podłączanie nowych punktów, jest pracą dla osoby z odpowiednimi uprawnieniami. Detektor nie zmienia tej granicy, tylko pozwala bezpiecznie stwierdzić, po której stronie stoisz.
Przy pracach, w których dochodzi zasilanie 230 V, przydaje się kontekst z osobnego tekstu o tym, jak zamontować wentylator łazienkowy krok po kroku. Do samego osprzętu elektrycznego przydają się narzędzia izolowane, o których piszemy przy okazji doboru kombinerek, szczypiec i obcinaków.
Co dalej
Detektor i próbnik to najtańsze narzędzia w skrzynce, a rozstrzygają o tym, czy dalsza praca ma sens. Warto mieć oba, bo odpowiadają na dwa różne pytania. Pełen wybór znajdziesz w kategorii detektory i próbniki napięcia.
Zanim ruszysz instalację
Detektor napięcia bezdotykowy Milwaukee NCVDF z latarkąKontrola obecności napięcia bez rozkręcania osprzętu, z latarką i klasą CAT IV 1000 V.Sprawdź w sklepie
Próbnik napięcia AC 100-500 V, długość 190 mmPróbnik stykowy na zakres 100 do 500 V z bezpiecznikiem, do kontroli obwodu i testu detektora.Sprawdź w sklepie

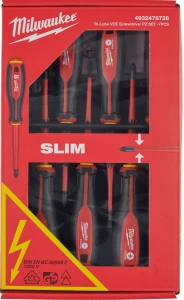

Zestaw wkrętaków izolowanych VDE Milwaukee, 7 szt.Wkrętaki testowane przy 10 kV z atestem do 1 kV, do pracy przy osprzęcie elektrycznym.Sprawdź w sklepieNajczęściej zadawane pytania
