Stalowy łącznik wchodzi tam, gdzie tworzywo odpada: przy stałym dużym obciążeniu, przy wymaganiach przeciwpożarowych i wszędzie, gdzie mocowanie ma trzymać od razu po osadzeniu. Kołek nylonowy jest tańszy i w większości montaży domowych wystarcza, ale pod obciążeniem ciągłym pracuje, a w wysokiej temperaturze mięknie.
Nie każdy stalowy łącznik trzyma jednak wszędzie. Klasyczna kotwa rozporowa w gazobetonie potrafi puścić przy pierwszym dokręceniu i to nie jest wada kotwy, tylko pomyłka w doborze. Poniżej rozkładamy stal na typy, podłoża i kilka zasad montażu, które decydują o tym, czy mocowanie utrzyma.
Tworzywo czy stal
Kołki z nylonu opisaliśmy osobno, razem z tabelą doboru do gazobetonu, betonu i pustaka: Jaki kołek do gazobetonu, betonu i pustaka. Kotwy chemiczne, czyli żywica plus pręt gwintowany, mają własny poradnik: Jak wybrać kotwę i kiedy zamiast kołka. Tworzywo opisaliśmy tam, tutaj zostajemy przy stali.
Powody, dla których sięga się po stalowy łącznik:
- Obciążenie stałe i duże. Nylon pod ciągłym naciskiem pełza, czyli powoli odkształca się mimo niezmiennego obciążenia. Przy półce na przyprawy nie ma to żadnego znaczenia, przy konstrukcji wiszącej latami ma.
- Ogień. Producent opisuje stalowe łączniki SMM i KMG jako niepalne, w klasie reakcji na ogień A1. Tworzywowy kołek w pożarze traci nośność, dlatego przy podwieszeniach instalacji wymagana bywa właśnie stal.
- Natychmiastowa obciążalność. Kotwa tulejowa trzyma zaraz po dokręceniu, bez czasu wiązania, którego wymaga żywica.
- Drgania. Wszystko, co pracuje dynamicznie, wymaga mocowania, którego nie da się rozluźnić samym obrotem wkrętu.
W drugą stronę działa to tak samo. Przy listwie, karniszu albo lekkiej szafce stalowa kotwa niczego nie poprawi, a otwór zrobi większy i trudniejszy do zamaskowania.
Rodzaje stalowych mocowań do betonu
| Typ | Jak działa | Podłoże | Typowe zastosowanie |
|---|---|---|---|
| Kotwa tulejowa, czyli koszulkowa | Nacięta stalowa tuleja nasuwa się przy dokręcaniu na stożek i rozpiera w otworze | Podłoża pełne, przede wszystkim beton | Zawieszenia w stropie i ścianie, haki, uchwyty, wsporniki |
| Kotwa segmentowa, czyli sworzniowa | Pierścień rozporowy wsuwa się na klin przy dokręcaniu nakrętki | Beton | Mocowania konstrukcyjne, maszyny, słupki |
| Kołek stalowy szybkiego montażu | Trzpień wbijany młotkiem rozpiera tuleję, montaż przelotowy przez mocowany element | Beton i pełna cegła ceramiczna | Listwy, korytka, uchwyty instalacyjne, montaż seryjny |
| Śruba do betonu | Gwint nacina się w ściance otworu, bez elementu rozporowego | Beton | Mocowania rozbieralne i praca blisko krawędzi |
| Kołek metalowy do gazobetonu | Żebrowany korpus rozkłada obciążenie na dużej powierzchni, wkręt rozpiera go od środka | Autoklawizowany beton komórkowy | Szafki, uchwyty i osprzęt na ścianie z gazobetonu |
| Kołek stalowy Molly | Tuleja składa się od tyłu i tworzy kołnierz oporowy po drugiej stronie płyty | Podłoża puste, płyta gipsowo-kartonowa | Lustra, szafki, karnisze w zabudowie z płyty |
Z tej listy trzymamy na stanie kotwy tulejowe z hakami, kołki stalowe szybkiego montażu, kołki metalowe do gazobetonu oraz kołki Molly. Kotwy segmentowej i śruby do betonu w ofercie nie mamy, a przy naprawdę dużych mocowaniach konstrukcyjnych i tak zwykle wygrywa kotwa chemiczna: jej montaż rozpisaliśmy krok po kroku w tekście Kotwa chemiczna: jak zamontować krok po kroku.
Kotwa tulejowa: jak działa i do czego
Kotwa tulejowa to pręt zakończony hakiem albo gwintem, stożkowa nakrętka rozporowa, nacięta stalowa tuleja oraz podkładka z nakrętką. Całość wkłada się do otworu, dobija młotkiem i dokręca. Dokręcanie wciąga stożek w tuleję, nacięte segmenty rozchylają się i napierają na ściankę otworu. Obciążyć można od razu, bez czekania.
Oznaczenie mówi wszystko, co potrzebne do wiercenia. Kotwa opisana jako 10x90 ma tuleję o średnicy 10 mm i długości 90 mm, więc wiertło ma mieć dokładnie 10 mm, a otwór musi być głębszy niż 90 mm.
Wersje z hakiem to najczęstsze zastosowanie w domu. Hak prosty przyjmuje linkę, łańcuch albo karabińczyk. Hak półpełny i oczkowy pracują z zawiesiem zamkniętym. Hak śrubowy przyjmuje element wkręcany. Huśtawka w stropie, worek treningowy, wspornik donicy, drabinka, lina do prania: to wszystko zadania dla kotwy tulejowej, nie dla kołka z nylonu.
ZawieszanieKotwa stalowa z hakiem prostym 10x90 mmKotwa z hakiem prostym do betonu, tuleja 10 mm i 90 mm długości, trzyma od razu po dokręceniu.Sprawdź w sklepie Czego kotwa tulejowa nie lubi: podłoży pustych i porowatych. W pustaku szczelinowym rozpiera się w powietrzu i miażdży cienką ściankę, w gazobetonie kruszy materiał. Producent podaje wprost, że to łącznik do podłoży pełnych, i tego zapisu nie da się obejść dłuższą kotwą.
Kołek stalowy szybkiego montażu
Wygląda jak zwykły kołek szybkiego montażu, tyle że w całości ze stali. Tuleja i trzpień są stalowe, montaż jest wbijany i przelotowy: wierci się przez mocowany element, wkłada łącznik i dobija trzpień młotkiem. Producent podaje beton i pełną cegłę ceramiczną jako podłoża oraz klasę reakcji na ogień A1, i to jest główny powód, dla którego ta wersja zastępuje tworzywową tam, gdzie wymagany jest łącznik niepalny.
Dostępny rozmiar to średnica 6 mm w trzech długościach: 40, 50 i 65 mm. Przy listwach, korytkach kablowych i uchwytach rur, czyli wszędzie tam, gdzie tych samych punktów jest kilkadziesiąt, liczy się głównie tempo: jedno wiercenie, jedno uderzenie i można przechodzić dalej.

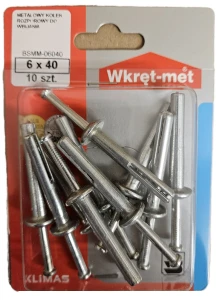

Szybki montażKołek szybkiego montażu metalowy 6x40 mm, blisterStalowa wersja kołka szybkiego montażu, do betonu i pełnej cegły, wbijana przez mocowany element.Sprawdź w sklepie Dlaczego stalowy kołek rozporowy nie trzyma w gazobetonie
To najczęstszy błąd przy tej półce i ma prostą przyczynę. Zakotwienie rozporowe działa przez nacisk: łącznik napiera na ściankę otworu, a ścianka odpowiada tym samym. Beton ten nacisk wytrzymuje, gazobeton nie. Struktura betonu komórkowego jest porowata, więc rozpór zamiast zacisnąć się w materiale, kruszy przegrody między porami. Otwór robi się większy, kotwa obraca się przy dokręcaniu i całość wychodzi ze ściany razem z garścią pyłu.
Do betonu komórkowego stosuje się dlatego łączniki pracujące na innej zasadzie: zamiast napierać punktowo, rozkładają obciążenie na dużej powierzchni. Kołek metalowy do gazobetonu ma żebrowany korpus z zewnętrznymi zębami, który wchodzi w materiał na całej długości, a wkręt rozpiera go dopiero od środka. Producent przypisuje tę rodzinę do autoklawizowanego betonu komórkowego klasy AAC2 i wyższych, wykonuje ją ze stali węglowej z powłoką cynkową i podaje dla niej klasę reakcji na ogień A1.
Rozmiary idą od 5x30 do 10x60 mm, a średnica otworu odpowiada średnicy korpusu. Wkręt dobiera się według karty technicznej łącznika, bo to on odpowiada za rozparcie, więc przypadkowy wkręt z pudełka albo nie rozeprze korpusu, albo go rozerwie.
GazobetonKołek metalowy do gazobetonu KMG-10, blisterKorpus do betonu komórkowego, który trzyma żebrowaniem zamiast rozporu, więc nie kruszy ścianki otworu.Sprawdź w sklepie Otwór: średnica, głębokość i to, co zostaje w środku
Zakotwienie mechaniczne jest tak dobre jak otwór, w którym siedzi. Kilka rzeczy psuje je regularnie.
- Zła średnica. Wiertło ma mieć dokładnie tyle, ile wynosi średnica łącznika, a zużyte wiertło do betonu psuje to z dwóch stron: starta płytka węglikowa daje otwór węższy od nominalnego, a wiertło, które bije bokami, rozwierca go do stożka. Kotwa w takim otworze rozpiera się na krótkim odcinku i nie dochodzi do swojej nośności.
- Za mała głębokość. Otwór wierci się głębiej, niż wynosi długość osadzanej części, bo pył osiada na dnie i skraca go w praktyce. Kotwy, która nie wchodzi na całą długość, nie dobija się młotkiem na siłę.
- Pył w otworze. Zwiercina działa jak łożysko: łącznik rozpiera się w warstwie pyłu, a nie w betonie. Otwór przedmuchuje się gruszką albo sprężonym powietrzem i przeciąga szczotką. Przy kotwie chemicznej to warunek konieczny, przy mechanicznej różnica w nośności również jest realna.
- Tryb wiercenia nie do materiału. Beton wierci się z udarem, gazobeton i pustak samym obrotem. Udar w porowatym materiale rozwierca otwór i niszczy dokładnie to, w czym łącznik miał się trzymać.
Do długości łącznika dolicz jeszcze grubość mocowanego elementu. Kotwa 10x90 nie oznacza 90 mm zakotwienia w betonie, jeśli pod nakrętką leży wspornik o grubości kilkunastu milimetrów. Dobór wiertła do konkretnego materiału rozpisaliśmy osobno: Jakie wiertło do metalu, betonu, drewna i glazury.
Dokręcanie
W kotwie tulejowej i segmentowej dokręcanie nie służy do dociśnięcia elementu, tylko do rozparcia łącznika. Za słabo dokręcona kotwa nie rozeprze się do końca i wyjdzie przy pierwszym poważnym obciążeniu. Za mocno dokręcona zerwie gwint albo zmiażdży beton wokół otworu, a objawem jest nakrętka, która nagle zaczyna iść podejrzanie lekko.
Moment podaje karta techniczna konkretnego łącznika i różni się między średnicami oraz producentami, więc nie ma jednej liczby do zapamiętania. Przy mocowaniach przenoszących realne obciążenie sensowniej jest użyć klucza dynamometrycznego niż wyczucia w nadgarstku: jak go dobrać i jak nim pracować, opisaliśmy w poradniku Klucz dynamometryczny: jak wybrać i prawidłowo dokręcać.
Dobór do zadania
| Co mocujesz | Podłoże | Co wziąć |
|---|---|---|
| Hak pod huśtawkę, worek treningowy, zawiesie | Strop albo ściana betonowa | Kotwa tulejowa z hakiem, średnica dobrana do obciążenia |
| Listwa, korytko kablowe, uchwyt rury | Beton, pełna cegła ceramiczna | Kołek stalowy szybkiego montażu, montaż przelotowy |
| Szafka, uchwyt, osprzęt | Gazobeton | Kołek metalowy do gazobetonu |
| Lustro, karnisz, lekka szafka | Płyta gipsowo-kartonowa | Kołek stalowy Molly |
| Ościeżnica, rama okna, łata, wspornik przez ocieplenie | Beton, cegła, pustak | Kołek ramowy przetykowy |
| Balustrada, wspornik, konstrukcja pod duże obciążenie | Beton | Kotwa chemiczna |
Kołek ramowy, czyli mocowanie przez element
Kołek ramowy ma własną logikę montażu. Wierci się jednym otworem przez mocowany element i przez podłoże, potem wkłada długi łącznik i dokręca wkręt. Koszulka jest z nylonu, wkręt stalowy, a rozpór wypada dopiero w głębi muru, poza warstwą tynku. Dzięki temu ościeżnica albo wspornik nie opiera się na tynku, tylko na materiale nośnym.
Długość liczy się przez dodawanie: grubość mocowanego elementu plus warstwa tynku i ewentualnego ocieplenia plus wymagana głębokość zakotwienia w murze. Stąd kołki ramowe idą w długościach sięgających 300 mm i więcej. Wersje różnią się łbem wkrętu: gniazdo PZ albo TX pod wkrętak, łeb sześciokątny albo TX na klucz tam, gdzie potrzebny jest większy moment. Asortyment jest w kategorii Kołki ramowe, a montaż lampy, kamery i uchwytu na ociepleniu rozpisaliśmy krok po kroku w tekście Montaż na elewacji i w ociepleniu: jak zamocować lampę, kamerę i uchwyt.
Co dalej
Przy mocowaniu, które ma wisieć latami i przenosić ciężar ludzi albo maszyny, dobór nie kończy się na typie łącznika. Liczy się podłoże, rozstaw punktów, odległość od krawędzi i moment z karty technicznej. Jeśli masz wątpliwości, zadzwoń: doradzamy przy technice zamocowań od 1979 roku i zwykle wystarczy zdjęcie ściany oraz informacja, co ma na niej zawisnąć. Pełna oferta jest w kategorii Kołki metalowe.
