Długość wkrętu ciesielskiego dobiera się według praktycznej reguły: grubość elementu, który przykręcasz, plus cały gwint w belce nośnej. Wkręty SCHARF 8 mm o długości od 140 mm mają gwint 100 mm. Nakładka grubości 100 mm potrzebuje więc wkrętu 8x200, a element 200 mm wkrętu 8x300. Tabela niżej rozpisuje długości od 8x140 do 8x400.
Kategoria w sklepieWkręty ciesielskie konstrukcyjneWszystkie modele z cenami i dostępnością na jednej stronie.Zobacz produkty →Tabela długości wkrętów ciesielskich do grubości elementu
Tabela dotyczy wkrętów ciesielskich 8 mm z podkładką talerzykową. W pierwszej kolumnie jest grubość elementu, przez który wkręt przechodzi (krokiew, nakładka, kleszcze), mierzona wzdłuż osi wkrętu. Belka, w której wkręt się kotwi, potrzebuje ponad 100 mm drewna na drodze wkrętu, żeby zmieścił się w niej cały gwint.
| Grubość elementu mocowanego | Wkręt |
|---|---|
| do 40 mm | 8x140 |
| 41-60 mm | 8x160 |
| 61-80 mm | 8x180 |
| 81-100 mm | 8x200 |
| 101-120 mm | 8x220 |
| 121-140 mm | 8x240 |
| 141-160 mm | 8x260 |
| 161-180 mm | 8x280 |
| 181-200 mm | 8x300 |
| 201-220 mm | 8x320 |
| 221-240 mm | 8x340 |
| 241-260 mm | 8x360 (na zamówienie) |
| 261-280 mm | 8x380 |
| 281-300 mm | 8x400 |
Gładka część trzpienia obraca się swobodnie w elemencie mocowanym, a gwint wkręca się w belkę i ściąga oba elementy do siebie. Podkładka talerzykowa pod łbem rozkłada ten docisk na większą powierzchnię. Gdy początek gwintu zostaje w elemencie mocowanym, gwint trzyma go tak samo jak belkę i szczelina między nimi się nie zamknie. Stąd praktyczna reguła, że cały gwint ma siedzieć w belce nośnej. Wynika ona z budowy wkrętu, producent jej nie formułuje.
Druga granica to koniec wkrętu, który nie może wyjść z drugiej strony belki. Belka nośna ma więc być grubsza niż długość wkrętu minus grubość elementu mocowanego. Element 120 mm i wkręt 8x220 zostawiają w belce 100 mm wkrętu, więc belka 100 mm go nie zmieści.
8x300SCHARF Wkręty ciesielskie 8x300 mm, z podkładką talerzykowąGwint ma 100 mm, więc wkręt przejdzie przez element do 200 mm grubości i cały gwint zostawi w belce nośnej. W opakowaniu 50 sztuk i bit.Sprawdź w sklepie Jak policzyć długość wkrętu ciesielskiego do krokwi
- Zmierz grubość elementu mocowanego wzdłuż linii, którą pójdzie wkręt. Przy wkręcaniu prostopadłym to jego wymiar. Przy wkręcaniu ukośnym droga przez drewno jest dłuższa: pod kątem 45° wynosi około 1,4 grubości.
- Dodaj 100 mm gwintu. Tyle mają wkręty SCHARF 8 mm od 140 mm długości.
- Zaokrąglij w górę do najbliższej długości z tabeli.
- Sprawdź, czy w belce nośnej zostaje dość drewna, żeby koniec wkrętu nie wyszedł na zewnątrz.
Przykład: krokiew wysokości 160 mm przykręcana pionowo do murłaty. 160 + 100 = 260, czyli wkręty ciesielskie do krokwi w rozmiarze 8x260, a murłata musi mieć więcej niż 100 mm wysokości. Nakładka 140 mm na belce to 140 + 100 = 240, czyli 8x240.
W więźbie z projektem konstrukcyjnym średnicę, długość, liczbę i rozstaw wkrętów podaje projektant, a jego zapisy mają pierwszeństwo przed tabelą. Tabela pokazuje samą geometrię połączenia i nośności nie liczy.
Mamy też wkręty 6 mm (od 6x80 do 6x160) i krótsze 8 mm (od 8x60 do 8x120), ale dla nich producent nie podaje długości gwintu. Reguła się nie zmienia: zmierz gwint na wkręcie z opakowania i odejmij go od długości wkrętu. Wynik to największa grubość elementu mocowanego.
Długie wkręty ciesielskie: 340, 360, 380 i 450 mm
Z długich rozmiarów mamy w ofercie wkręt ciesielski 8x340, 8x380 i 8x400. Wkręt ciesielski 8x360 sprzedajemy na zamówienie, aktualny termin podaje jego karta. Wkrętów 450 mm i nierdzewnych wkrętów ciesielskich nie mamy.
Wkręt 8x360 wychodzi z rachunku przy elemencie mocowanym 241-260 mm. Zamiast czekać na zamówienie, możesz wziąć 8x380: przy elemencie 260 mm zostawi w belce 120 mm wkrętu, więc belka nośna musi mieć ponad 120 mm drewna na drodze wkrętu. Krótszy 8x340 zostawiłby przy tym samym elemencie tylko 80 mm w belce i część gwintu siedziałaby w elemencie mocowanym.
Wkręt 450 mm odpowiada elementowi około 350 mm. Do takiej grubości nie mamy wkrętu, bo 8x400 zostawiłby w belce tylko 50 mm gwintu. Zadzwoń wtedy, sprawdzimy, co da się zamówić.
Wkręt talerzykowy czy regulacyjny
Wkręt z podkładką talerzykową łączy elementy konstrukcji. SCHARF przeznacza go przede wszystkim do więźby dachowej: zastępuje gwoździe, przyspiesza montaż i pozwala później poprawić konstrukcję. Podkładka zwiększa powierzchnię docisku. Wkręty spełniają normę EN 14592:2008.
Wkręt regulacyjny ma łeb stożkowy z gniazdem Torx i służy do mocowania łat. Łata zostaje przykręcona na stałe, a jej poziom korygujesz, wkręcając albo wykręcając wkręt. Mamy pięć długości: 6x90, 6x100, 6x120, 6x145 i 6x160, każda po 100 sztuk w opakowaniu, wszystkie w kategorii wkręty ciesielskie regulacyjne.

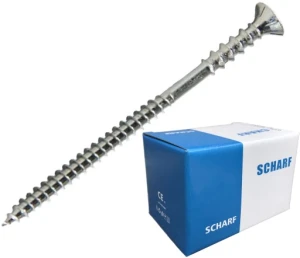

Regulacja łatSCHARF Wkręt ciesielski regulacyjny 6x100 mm, łeb stożkowy Torx, 100 szt.Do łat, których poziom chcesz wyrównać już po przykręceniu: wkręcasz albo wykręcasz wkręt. Łeb stożkowy Torx, 100 sztuk.Sprawdź w sklepie Czym wkręcać wkręty ciesielskie
W każdym opakowaniu wkrętów SCHARF jest bit. Producent nie podaje rozmiaru gniazda, więc zanim kupisz zapasowy bit, sprawdź oznaczenie na bicie z pudełka. Wkręty ciesielskie 8 mm mają zwykle gniazdo Torx TX40, o czym piszemy w poradniku o grotach PH, PZ i Torx.
Długi wkręt 8 mm stawia w drewnie duży opór, dlatego wkręca się go zakrętarką udarową albo wkrętarką z wysokim momentem obrotowym. Bit musi siedzieć w gnieździe bez luzu, bo przeskakujący bit niszczy łeb. Do klucza udarowego z kwadratem 1/2" jest nasadka udarowa TORX 1/2" TX40.
Wkręty z podkładką talerzykową skręcają drewno z drewnem na wylot. Blaszane łączniki ciesielskie mocuje się czym innym, a opisujemy to w poradniku o łącznikach ciesielskich.
Co dalej
Wkręty z podkładką talerzykową 6 i 8 mm są w kategorii wkręty ciesielskie, a zapasowe bity w kategorii bity. Wkręty do desek, płyt i lżejszych konstrukcji opisujemy w poradniku o wkrętach do drewna. Zadzwoń pod numer +48 62 764-56-74 i podaj grubość obu elementów oraz kąt wkręcania, a policzymy długość razem z Tobą.
Wkręty i bit do więźby

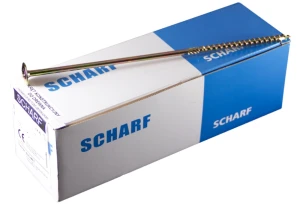

SCHARF Wkręty ciesielskie 8x260 mm, z podkładką talerzykowąGwint 100 mm, element mocowany do 160 mm grubości, na przykład krokiew 160 mm przykręcana pionowo do murłaty.Sprawdź w sklepie
SCHARF Wkręty ciesielskie 6x120 mm, z podkładką talerzykowąWkręt 6 mm z podkładką talerzykową, z bitem w opakowaniu. Długość gwintu sprawdzisz na samym wkręcie.Sprawdź w sklepie

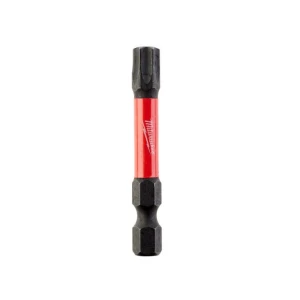

Bit udarowy Milwaukee Shockwave TX40, 50 mm, 1 szt.Zapasowy bit udarowy TX40, 50 mm, jeśli bit z pudełka ma to samo oznaczenie.Sprawdź w sklepieNajczęściej zadawane pytania
Jak dobrać długość wkrętów ciesielskich?
Praktyczna reguła: do grubości elementu, który przykręcasz, dodaj długość gwintu. Wkręty SCHARF 8 mm od 140 mm długości mają gwint 100 mm, więc element 140 mm to wkręt 8x240, a element 200 mm to 8x300. Koniec wkrętu nie może wyjść z drugiej strony belki nośnej. W konstrukcji z projektem długość wkrętu podaje projektant.
Jak dobrać wkręty ciesielskie?
Najpierw rodzaj. Wkręt z podkładką talerzykową łączy elementy konstrukcji, na przykład krokiew z murłatą, a wkręt regulacyjny mocuje łaty i pozwala wyrównać ich poziom. Potem długość według tabeli: grubość elementu mocowanego plus cały gwint w belce nośnej.
Jaki bit do wkrętów ciesielskich?
Taki, jaki jest w opakowaniu wkrętów, bo SCHARF dokłada bit do każdego pudełka. Wkręty ciesielskie 8 mm mają zwykle gniazdo Torx TX40, ale rozmiar sprawdź na bicie z pudełka, zanim kupisz zapasowy.
Klucz udarowy do wkrętów ciesielskich?
Tak, długie wkręty 8 mm wkręca się zakrętarką udarową albo kluczem udarowym. Do klucza z kwadratem 1/2" potrzebujesz nasadki Torx w rozmiarze gniazda wkrętu, na przykład TX40, a do zakrętarki bitu udarowego.
